█ 上下式不銹鋼防爆正壓柜適用范圍

1．適用于爆炸性氣體環境1區、2區危險場所；

2．適用于IIA、IIB、IIC級爆炸性氣體環境；

3．適用于可燃性粉塵環境20區、21區、22區；

4．適用于溫度組別為T1—T6的環境；

5．本產品適用于石油化工、海上鉆井平臺、冶金、醫藥、輕工、紡織、釀酒、油漆、涂料、食品、生物工程、航天航空工程以及軍事設施等工廠中；

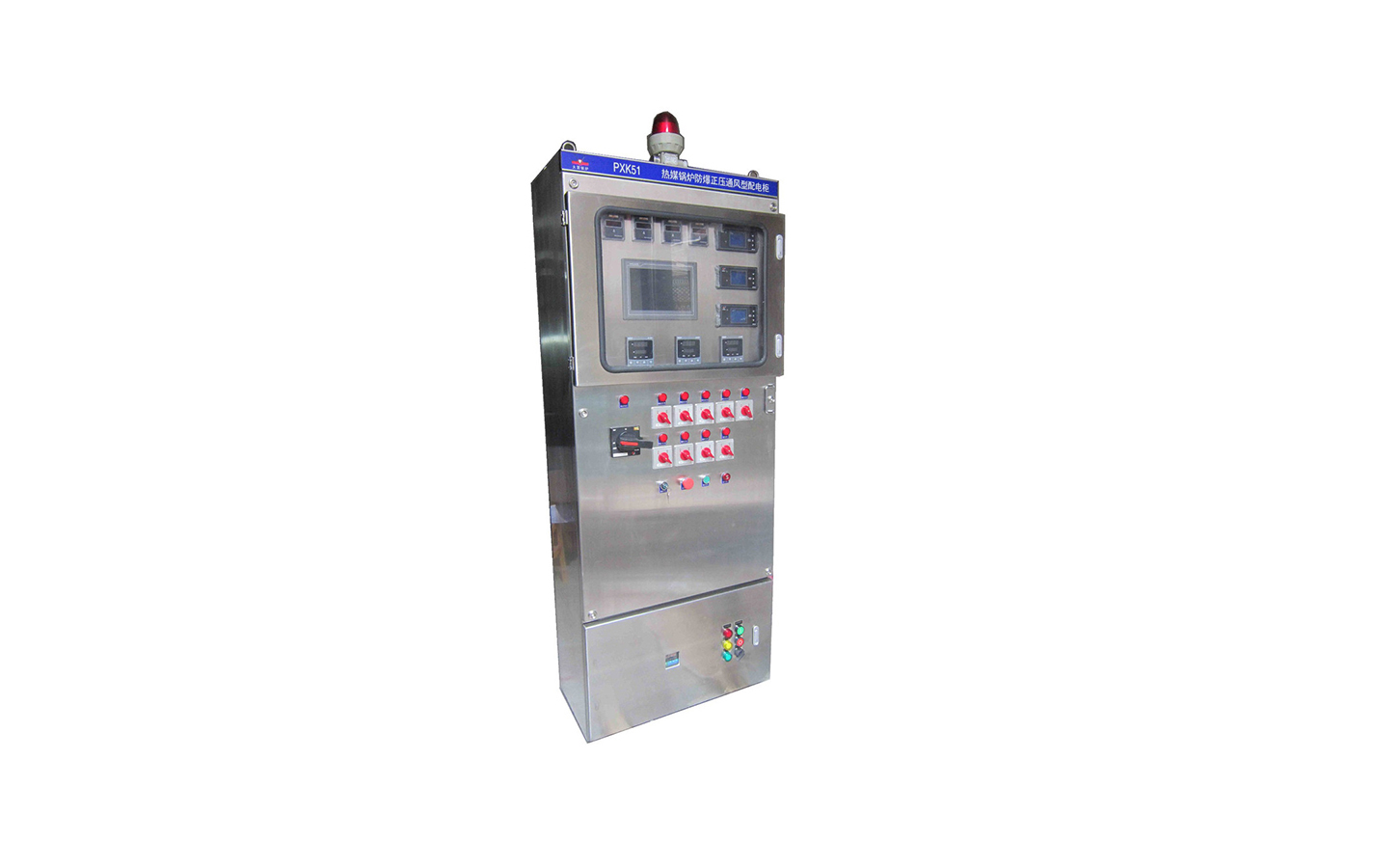

上下式不銹鋼防爆正壓柜

█ 上下式不銹鋼防爆正壓柜產品特點

1．本產品外殼采用優質鋼板焊接或不銹鋼焊接成型，表面經高速拋光后粉末靜電噴塑，外形美觀；

2．本產品為“中通電器”改進型防爆產品，可根據用戶要求安裝各種普通的檢測儀表、分析儀表、顯示儀表、變壓器、軟啟動器、變頻器、PLC、各種按鈕、開關、微電腦觸摸屏以及普通電器元件，對用戶需裝電器元件完全不受限制；

3．采用多樣化設計，可選擇柜式（上下形式，左右形式）、壁掛式、琴臺式、平面式等；

4．配電柜由柜體、控制系統、布?xì)庀到y(tǒng)、報警系統、配電系統組成；正壓腔內裝部分控制系統的防爆元件及用戶的配電系統元件（也可根據客戶要求訂做分體式或聯機式）；

5．本左右柜進氣方式為通風型，即不間斷連續供氣，正壓腔內裝元件的工作熱量可隨氣路帶走，具有很好的散熱效果。

6．本產品引用GB3836.1-2000 ,GB3836.5-2004以及相關標準設計、制造、檢驗。

正壓柜在自動控制系統的控制下，通入保護氣體，正壓腔內壓力高于正壓腔外的壓力，形成微正壓的安全小環境，從而阻止了可燃性危險氣體進入正壓腔內，保證內裝普通儀表和電器元件的安全運行。

7．自動控制系統主要完成換氣、補氣、超高壓自動報警和排氣、氣壓報警、低壓聯鎖斷電等高端功能。（本正壓柜具有低壓聯鎖功能，低于規定的氣壓值（50Pa）時，自動切斷正壓腔的用戶配電電源）更加肯定了產品的安全性，實用性;

8．外可按客戶要求加裝防護門，能夠顯示內部控制部分的顯示或動作；

9．所有緊固件均采用抗強腐蝕的304不銹鋼材質；

10．布線方式，鋼管或電纜、防爆軟管均可；

11．可根據用戶要求特殊定制；

█ 上下式不銹鋼防爆正壓柜技術參數

防爆標志：ExdeIIBT4/T5/T6、ExdeIICT4/T5/T6、DIP A20 TA,T4/T5/T6；

額定電壓：AC220/380V, 非標準電壓：12V/24V/36V/127V/660V；

總開關電流：10A—800A；分開關電流：1A—630A；

防護等級：IP54/IP55/IP65；

螺紋規格：DN15-DN100/G1/2-G4寸

引入線規格：直徑6mm-80mm；引出線規格：直徑6mm-80mm；

引入引出方向：上進上出，下進下出（可按客戶要求不受限制）

上下式不銹鋼防爆正壓柜產品功能介紹：

正壓防爆配電柜為專用于1.2區而設計的一種正壓防爆柜，Pz系列和Px系列相比，省略了檢查換氣時間的安全裝置，僅標志換氣的時間，由用戶在主腔通電前按要求進行；另外，當內部氣壓低于100Pa時，自控系統自動報警，補氣成功時，自動恢復正常，不成功并內部氣降到60Pa時，系統自動斷電，斷續報警。

1.當氣壓高于800Pa時，自控系統自動開啟排氣閥，自動調整內部氣壓，保證產品不受高氣壓沖擊而變形損壞。

當氣壓低于100Pa時，自控系統自動報警，需調整內部壓力，補氣成功時，自動恢復正常，不成功并內部氣壓降到60Pa，必要時可設置系統自動斷電。

2.產品設置換氣連鎖，產品投運前，只有經過主盤內腔換氣，并達到規定的換氣時間和換氣量后，確保主盤內部吹除了易燃易爆氣體，副盤才能受電，并開始檢測主腔氣壓，確保產品投運時，電器元件已被潔凈介質有效隔離。

3.只有主盤內腔氣壓滿足規定的氣壓要求時，副盤內電源自動切換系統才會向主腔送電。

4.主盤內腔工作氣壓為100Pa≤P≤800Pa。

5.副盤自控系統為不間斷連續監控，并顯示主盤內腔各壓力參數

上下式不銹鋼防爆正壓柜產品特點

1.按進氣方式分為通風型和補償型。通風型為不間斷連續供氣，正壓腔內裝元件的工作熱量可隨氣路帶走，具有很好的散熱功能，適用于解決大功率防爆變頻器的散熱問題；補償型為間斷性供氣，正壓腔要有良好的密封性，確保耗氣量小。

2.用戶須提供氣源，要求為：凈化空氣或氮?dú)猓瑲庠磯簽闉椋?.2～0.8Mpa；通常用戶現場的儀表風均可滿足要求。

3.中通智能正壓型防爆配電柜主要由柜體、自控系統、補氣系統、報警系統、配電系統組成；柜體由正壓腔和副腔組成，正壓腔內裝用戶的配電系統元件，副腔內裝自控系統。

4.柜式產品采用GGD或德國工藝柜架，主副盤為左右結構，電纜溝座式安裝，下進線、前門操作，后門檢修。

5.箱式產品采用優質鋼板焊接結構，主、副盤為上下結構，掛式安裝，下進線、前門操作和檢修。

6.琴臺式產品采用優質鋼板折疊焊接成型，主、副盤為前后結構，座式安裝，下進線、琴臺操作，后門檢修。

7.鋼板材料一般用GB710-88冷軋鋼板，也可根據用戶要求選用GB3280-84不銹鋼材質。
